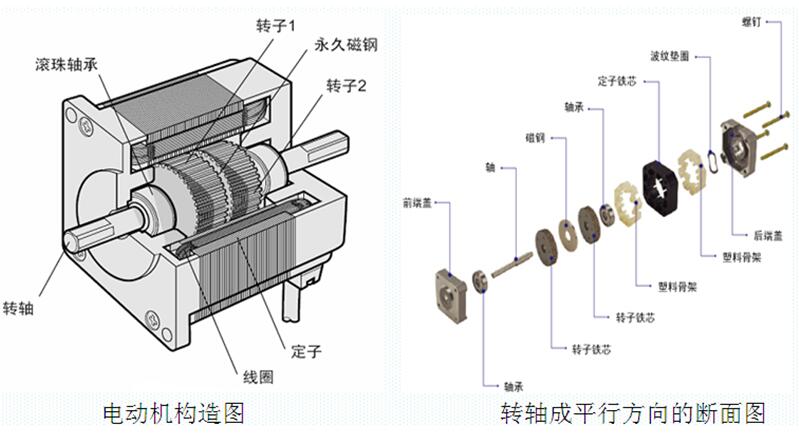

步进电动机构造:由转子(转子铁芯、永磁体、转轴、滚珠轴承),定子(绕组、定子铁芯),前后端盖等组成。最典型两相混合式步进电机的定子有8个大齿,40个小齿,转子有50个小齿;三相电机的定子有9个大齿,45个小齿,转子有50个小齿。
步进电机工作原理:步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。在非超载的情况下,电机的转速和停止的位置这取决于脉冲信号的频率和频率数。脉冲数越多电机转动的角度越大,脉冲频率越高电机转速越快,但不能超过最高频率否则电机的力矩迅速减小,电机不转。
